为抵御复杂环境，户外LED显示屏通常需采用特殊工艺以确保其稳定运行。目前，户外LED显示技术主要有三种：DIP（Dual In-line Package）、SMD（Surface Mounted Devices）和LOB（Lens on board）。每种技术各具特性与应用场景。
本文中，青纵将对DIP、SMD、LOB技术展开对比分析，介绍其原理、特点及应用领域。阅读后，您将深入理解这三种封装技术，从而做出更理性的采购决策。

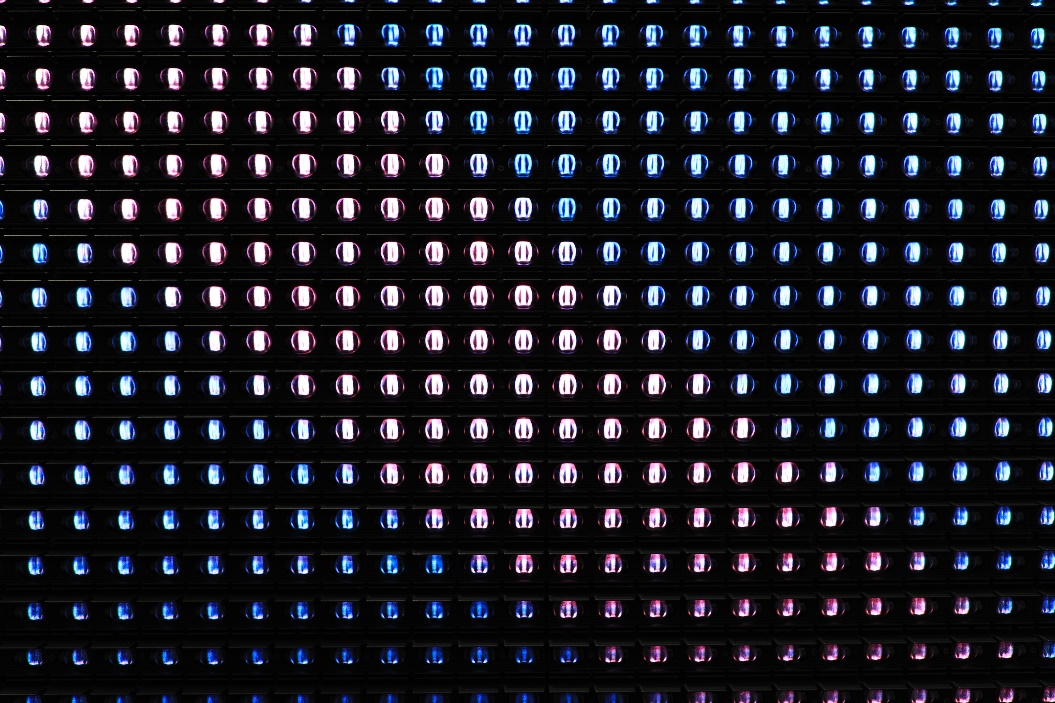

一、DIP LED技术
1. 封装工艺
DIP（全称为Dual In-line Package）LED封装工艺，是一种将LED芯片封装在两个引脚之间，通常以单颗LED灯珠的形式存在的封装技术。
2. 结构特点
DIP LED工艺的结构相对简单，LED灯珠通过引脚直接插入印刷电路板（PCB），并经焊接固定。DIP LED多为圆柱形，顶部呈球形，有助于优化光投射效果。每个DIP LED仅能产生单一颜色，因此需红、绿、蓝三色LED组合以构成全彩显示屏。
3. DIP LED技术特点
l 长引脚设计：DIP灯珠的引脚呈双列排列且较长，可直接插入电路板对应孔位，通过焊接与电路板形成电气连接，使得安装时更灵活、便捷。
l 封装结构简单：DIP灯珠封装结构简易，生产成本较低。
l 可靠性高：DIP封装技术已在市场上得到广泛验证，具有高可靠性。
4. 应用领域
DIP封装技术因结构简单、成本较低，早期得到了广泛的应用，适用于户外大像素间距显示屏。但受限于灯珠直径，当前仅能实现P6的像素间距，难以制造更高密度的户外LED显示屏。

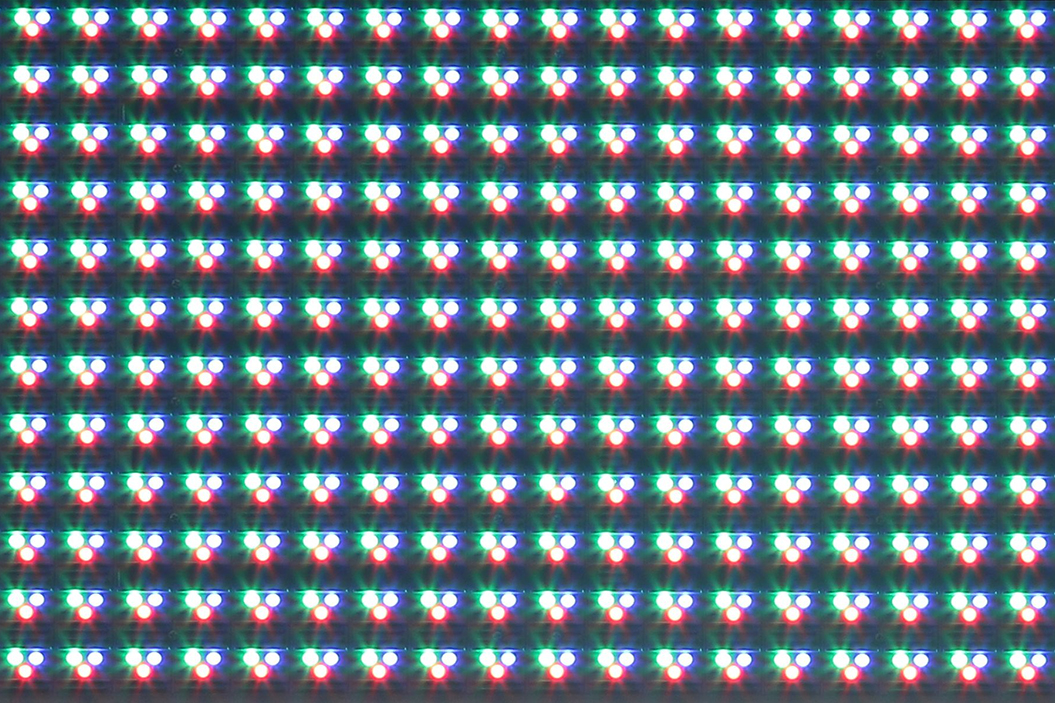

二、SMD LED技术
1. 封装工艺
SMD（全称为Surface Mounted Devices）LED封装工艺技术，是一种在LED显示领域应用广泛的技术，，是指将LED芯片、支架、引线和其他部件封装为小型的无引脚灯珠，并通过自动化贴片机直接贴装至印刷电路板（PCB）的技术。
2. 技术特点
l 高集成度与小型化：SMD封装技术使LED元件体积小、重量轻，适合高密度集成，有助于实现更小像素间距与更高分辨率，提升画面细腻度与清晰度。
l 高效生产：使用自动化表面贴装机显著提高了生产效率，降低了劳动力成本，缩短了生产周期。
l 良好的散热性能：SMD封装的LED元件直接与PCB板接触，有利于热量散发，延长LED元件寿命。
l 维护便捷：SMD元件贴装于PCB板上，维修和更换方便快捷，降低了显示屏维护成本与停机时间。
3. 应用领域
SMD封装技术广泛应用于LED显示屏，尤其适用于P2至P10像素间距的户外显示屏。

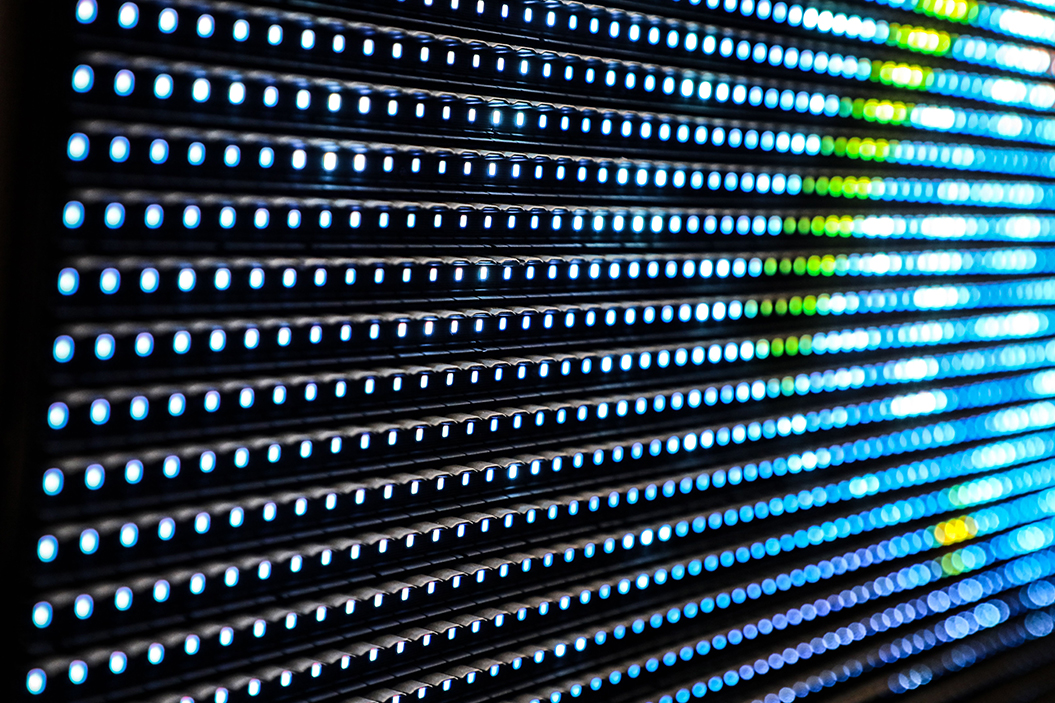

三、LOB LED技术：创新与未来的引领者
1. 封装工艺
LOB（全称为Lens On Board），即透镜板载技术，是户外LED显示市场中一项新兴技术，它以绿色节能、高效控光的创新理念引领未来市场的发展方向。
具体来说，LOB技术适用于户外LED显示屏，其核心原理是通过在灯珠之上加装由高分子聚合材料制成的透镜，改变光路，达到聚光的效果。这种设计可以减少不必要的光损耗与功耗，实现控光和降耗的作用。
2. 技术特点
l 低功耗高亮度：透镜聚光设计减少光散射与损耗，提升光效并降低功耗，相比普通SMD户外显示屏，应用LOB技术的产品节能最高可达80%。
l 高对比度：LOB技术通过光学透镜减少了阳光在屏体的反射，提升了屏体的对比度，在正午强光下依然显示清晰，提供出色的视觉体验。
l 定制化出光角度：LOB技术在灯板表面使用光学透镜技术，通过改变LED发光光路实现二次配光，使光线投射到有效的观看区域内。这种设计允许对LED的出光角度进行精确控制。
l 高防护性能：LOB技术能够实现防水、防潮、防撞、防尘、防腐蚀、防盐、防静电等多重防护功能。
3. 应用领域
LOB LED封装技术主要应用于户外LED显示屏，特别是在需要高防护性能的户外广告场景中，它可实现精准控光、高效节能与安全性能的全面提升。在追求高性能、绿色节能的户外显示屏市场中，LOB技术正引领着未来的发展方向。
总结
本文解析了三种户外LED显示技术：DIP、SMD、LOB，其优势适配不同应用场景。
DIP适合大像素间距、高性价比的户外屏；SMD广泛应用于高分辨率显示，LOB则以创新节能特性成为未来户外显示市场的重要方向。
在选择户外LED显示屏时，需结合自身需求与应用场景，综合考量技术特点、成本与性能，做出更明智的决策。
您也可以联系青纵。作为一家专业LED显示屏制造商，我们可根据您的预算与实际需求，提供适配的户外LED屏采购建议！
